安卓RK3288主板

质保时间： 1年

厂家直销：自主研发，原厂供货

产品优势：提供全生命周期服务

服务

7*24小时服务，15分钟内响应。

产品详情

一.产品概述

RK3288主板，采用瑞芯微RK3288Cortex-A17四核处理器，搭载Android8.1系统，主频最高达1.8GHz，超强性能。采用Mali-T764GPU，支持4K、H.265硬解码。多路视频输出和输入，接口丰富，支持多款外设扩展，是您在人机交互、工控项目上的最佳选择；无论是跑分还是解码都是超一流，是您在人机交互、人脸识别等项目上的最佳选择。

此产品普遍适用于丰富的外围控制接口，完美适配类工控接口需求，该产品在人脸识别的智慧通道、智能闸机、智慧考勤等领域有着广泛的应用场景。

1.高清显示

最大支持4K 3840x2160的解码和各种LVDS/MIPI/EDP接口的LCD显示屏，支持各尺寸、各分辨率裁剪屏。

2.多方式通讯

内置百兆以太网接口，集成WiFi、蓝牙无线通讯模块。

3.音频接口

采用独立的Audio CODEC，支持1路主MIC输入，2路1.5W/8R或2.5W/4R喇叭功放。

4.高集成度

支持双MIPI摄像头、完美支持红外、光学、电容、电阻、触摸膜等多种主流触摸屏，支持免驱触摸屏的HID配置，无需调试。

5. 丰富的外围接口

4个USB 接口(3个插针USB HOST,1个插针OTG USB接口),3个可扩展串口（2个RS232串口;1个TTL接口兼容选配RS485）,4个GPIO接口，可以满足市场上各种外设的要求。

6.外设适配：

支持红外补光灯，三色补光灯（红、绿、白），继电器开关量接口， IIC 接

口,韦根接口，散热风扇等闸机常用外设。

7. PCB安全可靠

PCB 布局采用模块化设计，减少它们之间相互干扰，使 PCB 板整体美观；所有的接口都有静电防护，及电源接口具备电压电流冲击防护。

二．硬件参数

尺寸	122751.6mm
CPU	瑞芯微RK3288四核Cortex-A17 主频最高达1.8GHz
GPU	四核GPU Mail-T7641.8G 支持OpenGL ES1.1/2.0/3.0, OpenCL1.1andDirectX11内嵌高性能2D加速硬件
RAM	DDR3L，1G/2G(可选)
ROM	eMMC 5.1，8GB/16G/32G/64G（可选）
LVDS输出	1个单/双路，可直接驱动50/60Hz液晶屏
EDP输出	可直接驱动多种分辨率的EDP接口液晶屏
HDMI输出	支持1080P@120Hz，4Kx2K@60Hz输出
MIPI输出	可支持多种分辨路的MIPI接口液晶屏
LCD供电选择	LCD_VCC 电压支持3.3V/5V/12V跳选（可选）
触摸屏	提供I2C接口（可以支持多点电阻触摸，多点电容触摸）。支持USB多点红外触摸，多点电容触摸,多点纳米膜触摸,多点声波触摸，多点光学触摸。
双MIPI 摄像头	支持ISP MIPI-CSI2 摄像头功能
音频输出	支持左右声道输出,内置双1.5W/8R或2.5W/4RD类功放
耳机接口	支持耳机输出和耳麦输入
USB2.0	1个USB OTG 插座接口、3个USB HOST插座接口
串口	2个RS232串口、1路TTL串口（可选配RS485)
其它扩展接口	4个GPIO口 1个补光灯接口 1个红外灯接口 1个风扇接口
WiFi、BT	内置WiFi、BT模块，支持802.11 b/g/n(2.4G)，支持BT 4.2 ；或者支持802.11 ac/a/b/g/n(2.4G/5.0G)+BT 5.0（选配）
RTC	1个实时时钟供电电池接口
以太网	1个10M/100M 自适应以太网接口
RTC	1个实时时钟供电电池接口

系统升级	支持USB、OTA、OTA升级
电源适配器	输入：AC100-240V.50-60HZ，输出：DC12V/2A－5A(要求浪涌电压小于15V,纹波电压小于100mV)

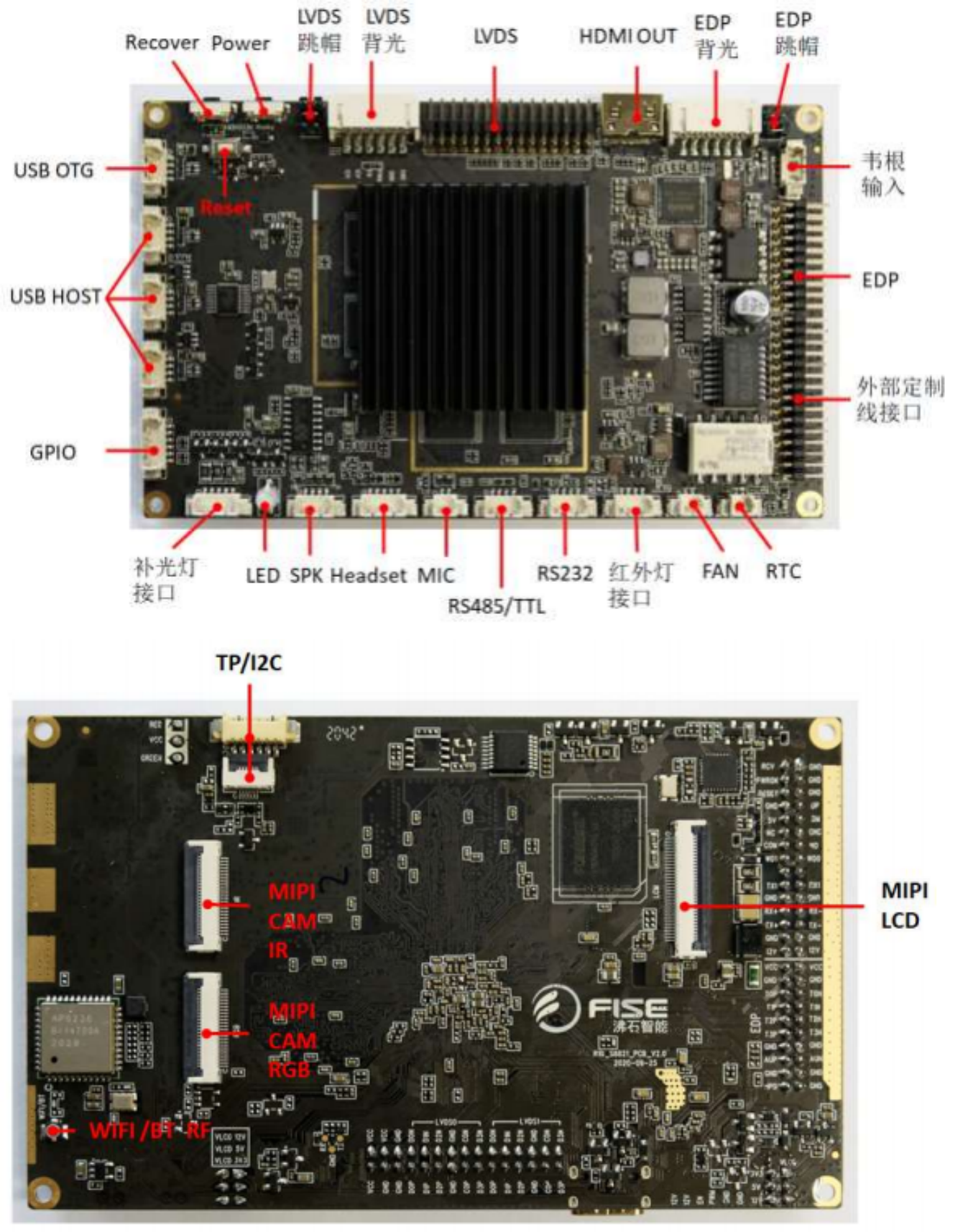

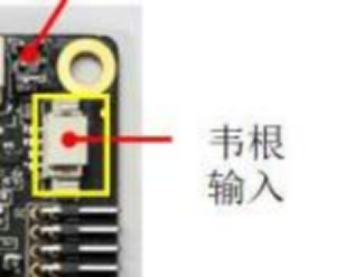

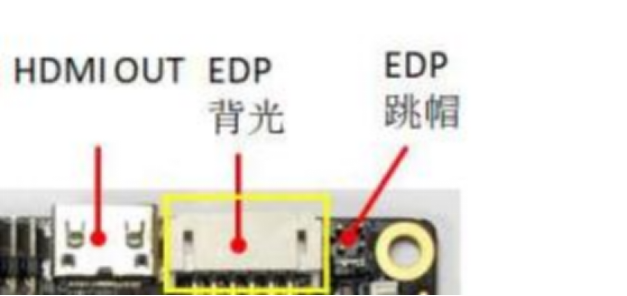

三．接口示意图

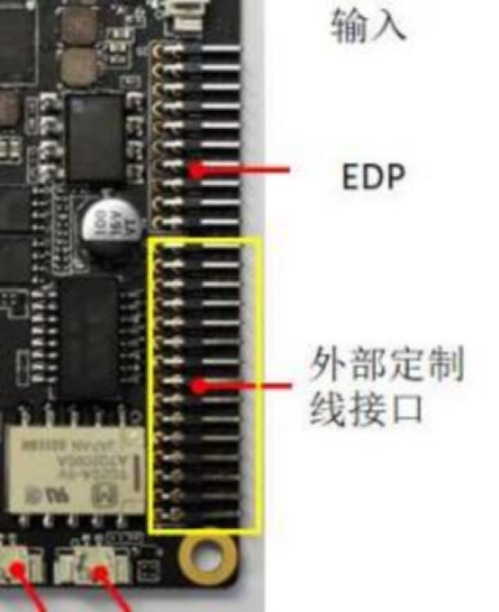

外部定制线接口

该接口的形式为15x2的双排插针形式，内部包含了电源输入、韦根输出、USB HOST接口、RS232、RJ45等功能接口；电源输入采用12V的直流电源供电；在板卡未接外设空负载情况下，12V直流电源需支持最小600mA电流。

该接口的电气定义如下：

序号	定义	属性	描述
1	GND	地线	地线
2	RECOVERY	输入	升级键
3	GND	地线	地线
4	PWROK	输入	开关机
5	GND	地线	地线
6	RESET	输入	复位
7	DP	数据	USB DP
8	GND	地线	地线
9	DM	数据	USB DM
10	5V	电源	5V输出
11	GND	地线	地线
12	NC	输出	继电器常闭端
13	NO	输出	继电器常开端
14	COM	输出	继电器公共端
15	WD0	输出	韦根信号0输出
16	WD1	输出	韦根信号1输出
17	NC	NC	空脚
18	NC	NC	空脚
19	RX1	输入	RS232接收
20	TX1	输出	RS232发送
21	GND	地线	地线

22	GND	地线	地线
23	RX-	输入	RJ45接收-
24	RX+	输入	RJ45接收+
25	TX-	输出	RJ45发送-
26	TX+	输出	RJ45发送+
27	GND	地线	地线
28	GND	地线	地线
29	12V	电源	12V输入
30	12V	电源	12V输入
