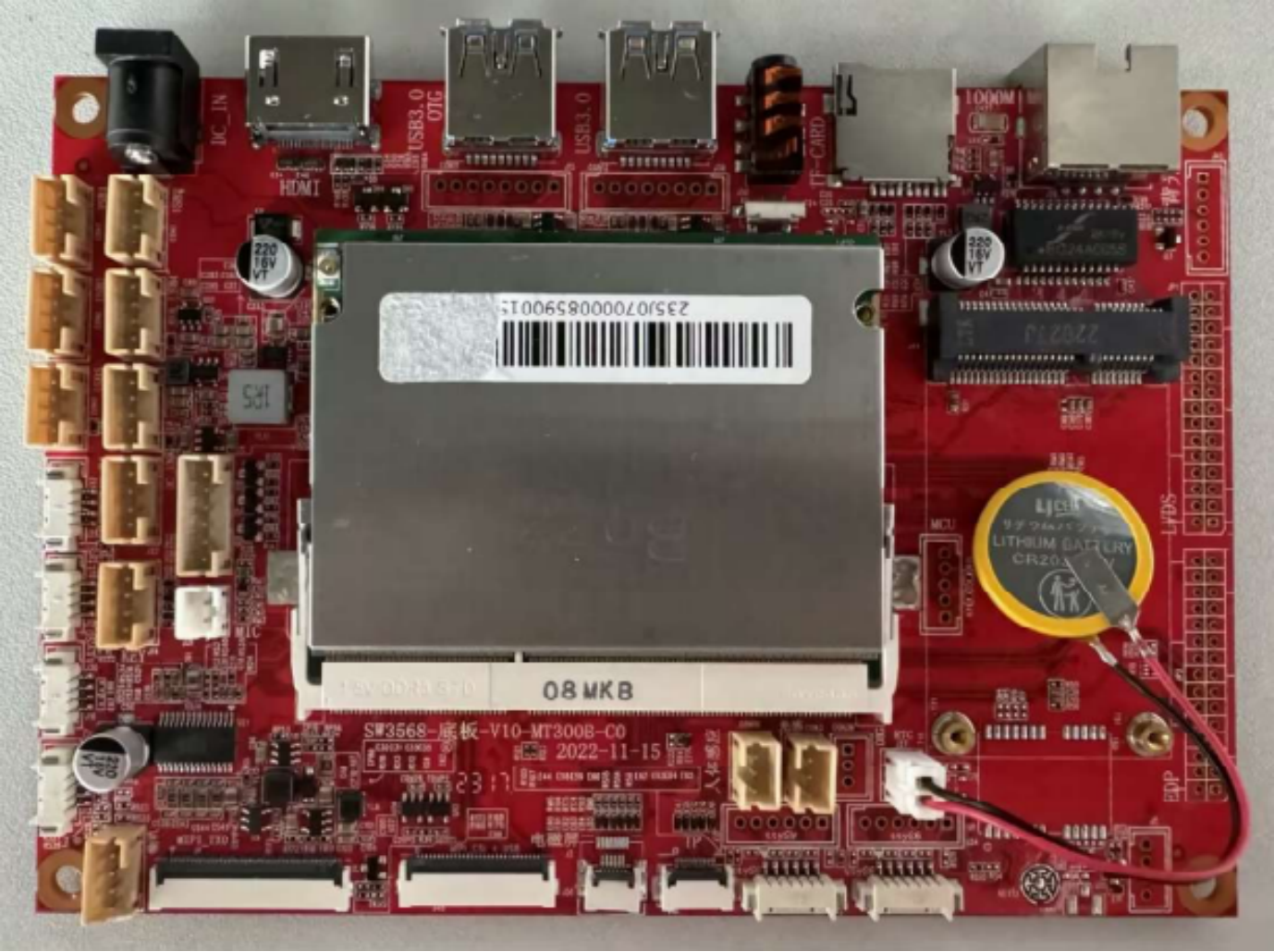

信创工控主板RK3568

CPU

RK3568

ROM

128GB EMMC5.1

RAM

8GB LPDDR5

系统

安卓

以太网

1个RJ45 以太网口，支持10/100/1000Mbps 速率传输，支持自适应TCP/IP协议

Wfif

IEEE 802.11 b/g/n，(2.4GHZ)单天线

蓝牙

支持BT 5.2

USB

USB3.0 X2(USB-A与 8P*2. 0座子选择)USB2.0 X6(4P*2.0座子，其中两个与摄像头 FPC排座选择)

HDMI

HDMI OUT

4G

可选 mini pcle接囗 USB 4G模块

串口

不带CTS RTS 串囗*4、带CTS RTS 串囗*2(4/6P*2.0座子与4/6P*1.25座子选择、 UART/RS232选择)

TF卡

可以外接TF卡，扩展系统存储容量;

摄像头

30pin FPC排座，包含两路USB2.0(与两个4P*2.0选择)与 21ane MIPI RX

MIPI

40 pin FPC排座，4lane MIPl DSI

LVDS

30pin 2.0排针/45pin FPC排座(4lane)选择，双通道LVDS，屏电压5V/12V

选择

EDP

30 pin 2.0排针(41ane)/30 pin FPC排座(21ane)选择，屏电压 5v/3.3v选择

GPS

可选

TP

10pFPC排座

MIC

支持

电磁屏

6/BPFPC排座可选

喇叭

10W/CHinto8Ω @10% THD+N，支持左右声道，2p*2.0座子X2/4p*2.0座子选择

看门狗

可选

耳机

四段耳机座

GPIO

3 路，5V 驱动

加密 IC

MH1902SD MT-FAC-CC402-E可选

光感

可选，12C接口

KEY

B00T 按键、复位、开关机

电源

12V输入，DC005座子

人体感应

可选
