1 产品介绍

1.1 简介

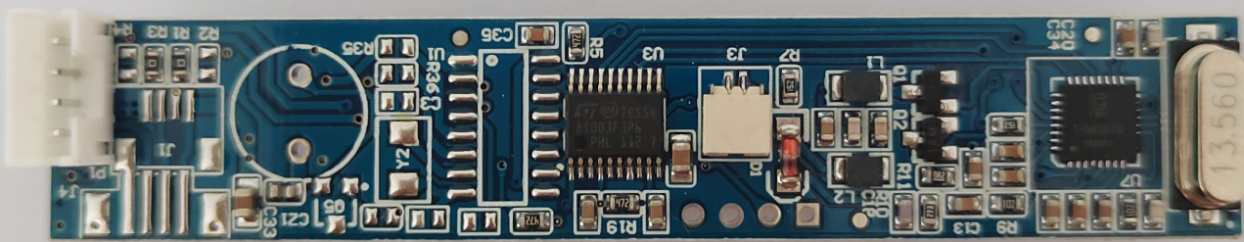

TR-200N是一款嵌入式非接触卡读第二代居民身份证专用读卡板。读卡板的内部包含时钟、复位、射频放大等电路，并提供接口可直接连接“居民身份证认证安全模块(简称 SAM-A) ，并且配天线即，通电可与 SAM-A 组成一个完整的第二代身份证非接触卡读卡器。

1.2 主要特性

l射频部分支持 ISO-14443-B 型非接触式

l高可靠模拟电路完成对卡响应信号的解调与解码

l读卡数据率：106kbps

l供电5V，安全模块供电5V

l硬件复位，无需外接时钟、复位电路

1.3 应用范围

l适用于需要第二代居民身份证读卡类功能终端

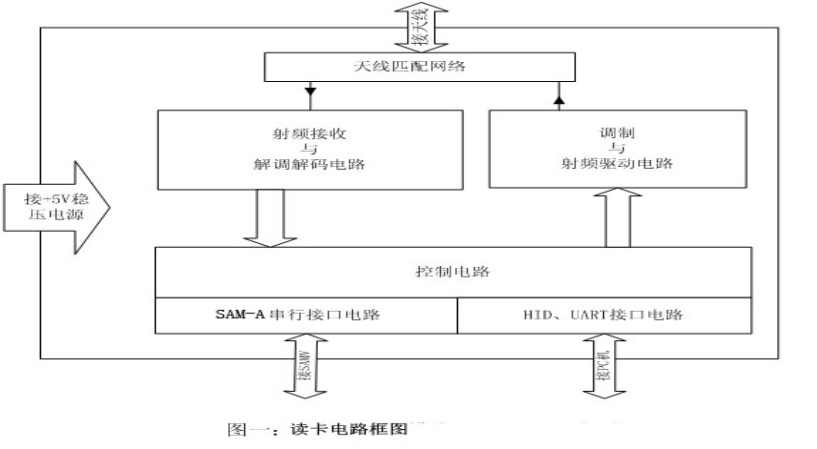

2 读卡板原理框图

非接触卡读卡板的硬件原理框图部下图所示，：

3 机械尺寸、对外接口与应用示例

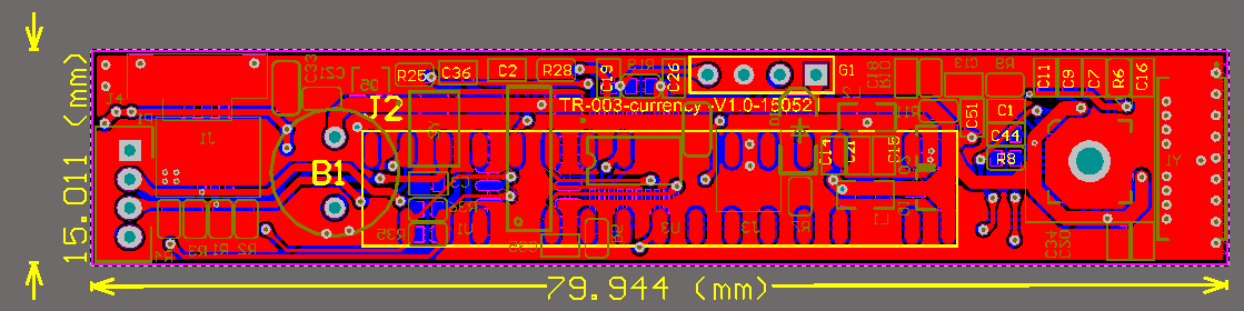

3.1 机械尺寸

读卡板外形尺寸大小为：15mm*80mm（和模块一致）。

3.2 对外接口

对外接口包括：USB，TTL，USB转串口接口。

3.3 接口描述

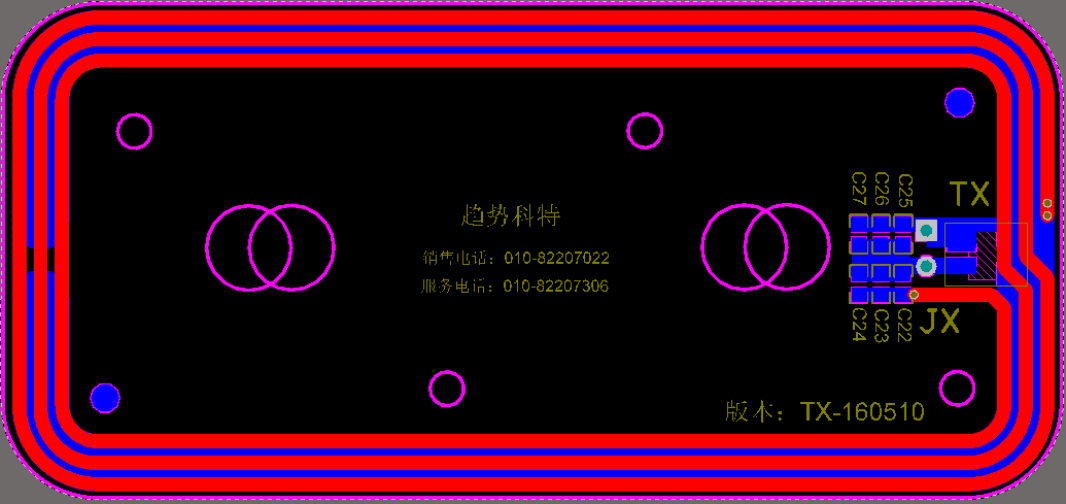

3.3.1 天线接口

引脚名

引脚类型

引脚描述

TX1

模拟单向

天线驱动输出

天线信号输入

AVSS

模拟地

天线地

3.3.1 USB接口

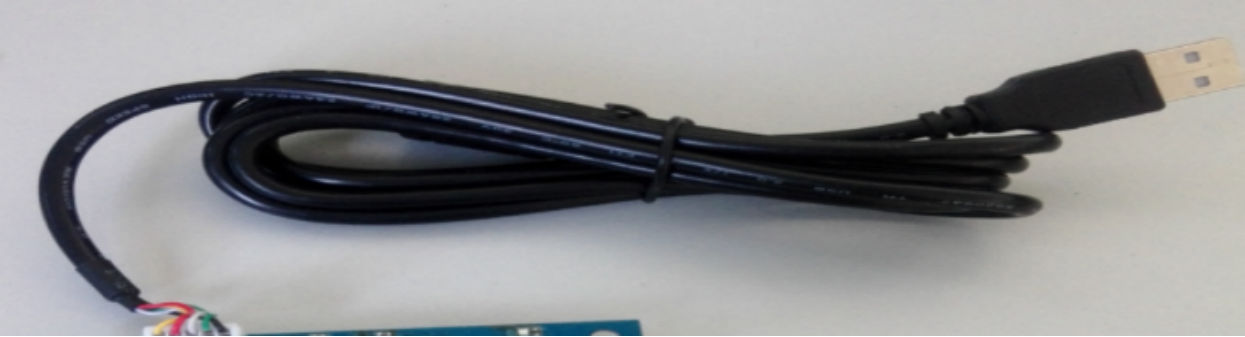

读卡板可以通过 USB接口连接上位机。

3.3.2电源

嵌入式非接触读卡板使用单一 5V 电源。

引脚名称	引脚类型	引脚描述
VCC	电源	5V 电源输入
GND	电源	电源地

4 主要电气参数

4.1 电源特性

电源电压要求：DC +5V （±0.1V），纹波电压要求小于 50mV。

电流特性：

符号	说明	测试条件	最小值	典型值	最大值	单位
I_RFON	电源工作电流	Vdd=5.0V 载波开		200	250	mA
I_RFOFF	电源工作电流	Vdd=5.0V 载波关		50	80	mA

注 2：电源工作电流大小与天线匹配方式、调谐情况，卡片工作状况有关

4.2 启动特性

读卡板启动所需的时间：

符号	说明	最大值	单位
T_POR	上电到进入正常工作状态的时间	10000	uS
T_{RF_ON}	载波关闭厚再打开能正常工作的时间	500	uS

4.3 其它参数

规格参数
读卡系统	射频技术	符合ISO/IEC 14443 type B标准，以及《GA 450-2003台式居民身份证阅读器通用技术要求》、《1GA450-2003台式居民身份证阅读器通用技术要求第一号修改单(草案)》
	保密模块	身份证核查系统专用模块
	读卡距离	0-4cm（天线尺寸及读卡环境有关）
	阅读时间	< 1S
	工作频率	13.56MHz± 7kHz
	天线能量输出	天线表面电磁场强度（Hmax）≤ 7.5A/m rms；天线表面法线方向3.5cm处电磁场强度（Hmin）≥ 1.5A/m rms；
接口	USB接口（与PC连接使用）	接口规范：USB 2.0；推荐平台：XP / Win7/ Win8 / Win10 / Android
工作环境	电源系统	DC5V-1.0A
	工作温度	0℃~50℃
	贮运温度	-40℃～60℃
	相对湿度	< 90%
	贮运相对湿度	20%～93%
	大气压力	60 kPa～110 kPa
