一、应用场景：

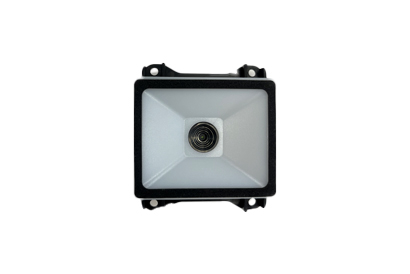

TR-170是一款高集成、性能优良的二维嵌入式识读引擎，外形小巧， 非常适合嵌入各种行业的 产品中使用，如自助查询终端、消费机、公交POS、排队叫号设备、闸机、证件制造设备、电商自提 柜、ATM自助机等。
二、产品特点：
Ø卓越的屏幕识读能力
Ø体积小巧
Ø接口丰富
Ø绿色低功耗
Ø即插即用
Ø可二次开发
三、产品尺寸图：

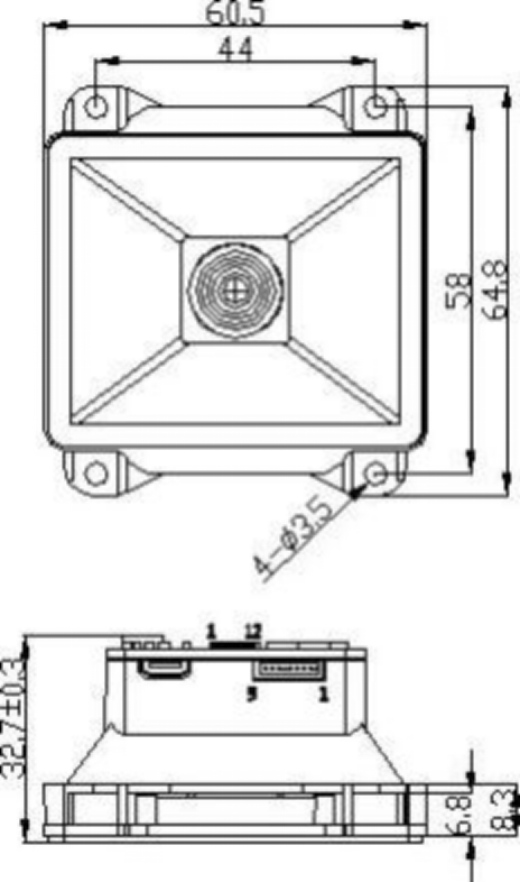

产品外观尺寸图（单位：mm）

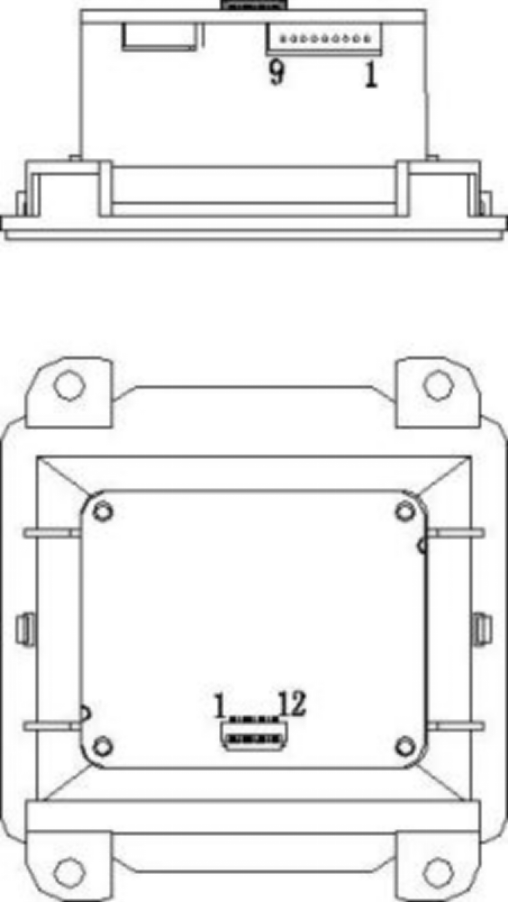

机械尺寸图 | 12Pin线/9Pin连接示意图 |
|
|
四、通讯端口说明：
12脚FFC/FPC接口
表1为 12脚 0.5mm间距FFC/FPC线序，该接口可以通过 FFC/FPC线缆连接外部设备的接口，不用的引脚请悬空。引脚定义如下：
表1：12pin接口线序
序号 | 引脚 | 信号类型 | 描述 |
1 | NC | - | |
2 | VCC | Power | 3-3.6V，或者 3.6-16V（含 5V，9V等典型值）供电，可配置。具体请看下图 1，图2 |
3 | GND | GND | 地 |
4 | IO_A | I | 为多功能接口，默认：3.3V RXD；可配置 4 种接口， 5V RXD/3.3V RXD/RS232RXD/485-A 具体请看下图 3，图4，图5，图6 |
5 | IO_B | O | 为多功能接口，默认：3.3V TXD；可配置 4 种接口， 5V TXD/3.3VTXD/RS232TXD/485-B 具体请看下图 3，图4，图5，图6 |
6 | D- | I/O | USB的 D-信号 |
7 | D+ | I/O | USB的 D+信号 |
8 | NC | - | |
9 | BUZ | O | 蜂鸣器信号输出（3.3V电平，高有效），需外部驱动 |
10 | LED | O | 指示灯信号输出，需外部驱动，需外部驱动 |
11 | Reset | I | 复位信号输入，低电平有效，保持低电平 100 us以上可复位设备 |
12 | nTrig | I | 触发信号输入，低电平有效（3.3V电平） |
9脚1.0mm间距接口
表 2为9脚 1.0mm间距线序，该接口可以通过 1.0mm线缆连接外部设备的接口，不用的引脚请悬空。引脚定义如下：
表2：9pin接口线序
序号 | 引脚 | 信号类型 | 描述 |
1 | nTrig | O | 触发信号输入，低电平有效（3.3V电平） |
2 | LED | O | 指示灯信号输出，需外部驱动，需外部驱动 |
3 | BUZ | O | 蜂鸣器信号输出（3.3V电平，高有效），需外部驱动 |
4 | D+ | I/O | USB的 D+信号 |
5 | D- | I/O | USB的 D-信号 |
6 | IO_B | I/O | 为多功能接口，默认：3.3V TXD；可配置 4 种接口， 5V TXD/3.3VTXD/RS232TXD/485-B 具体请看下图 3，图4，图5，图6 |
7 | IO_A | I/O | 为多功能接口，默认：3.3V RXD；可配置 4 种接口， 5V RXD/3.3V RXD/RS232RXD/485-A 具体请看下图 3，图4，图5，图6 |
8 | GND | GND | 地 |
9 | VCC | Power | 3-3.6V，或者 3.6-16V（含 5V，9V等典型值）供电，可配置。具体请看下图 1，图 2具体请看下图1，图2 |

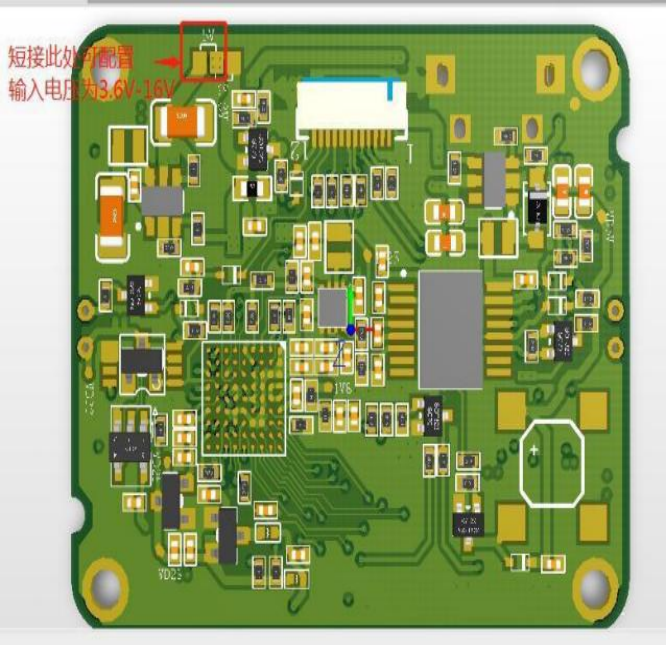

图一：图一：输入电压配置成3.6V-16V示意图

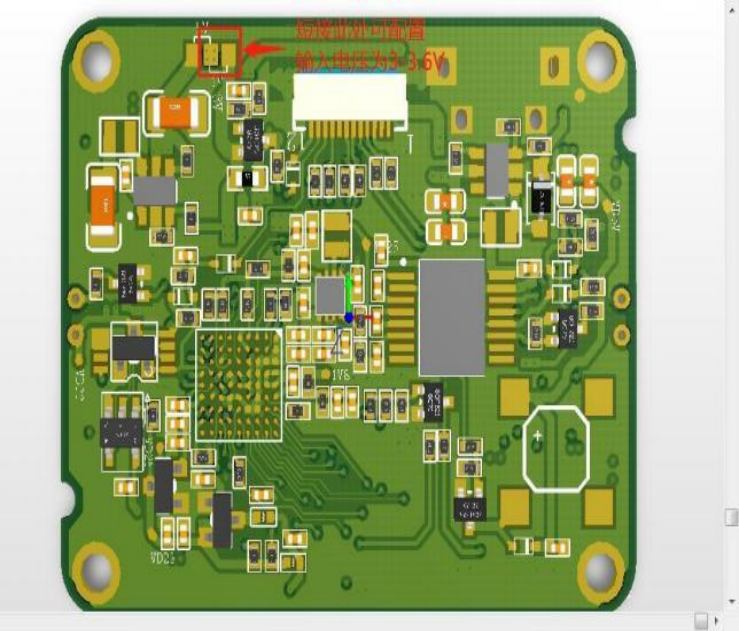

| 图二：输入电压配置成3V-3.6V示意图
|

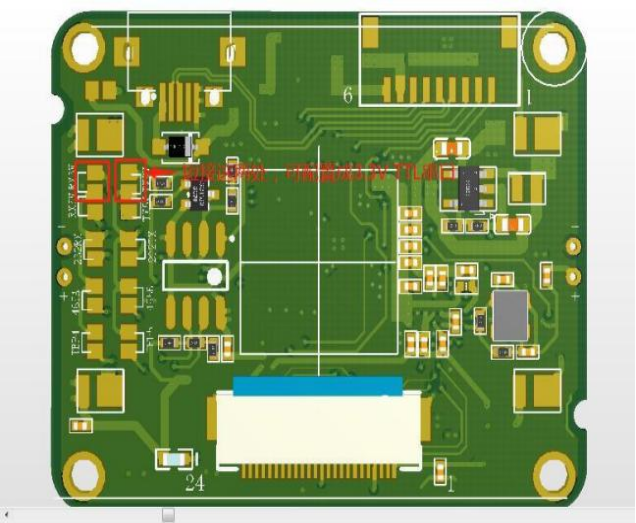

图三：配置成3.3VTTL串口示意图（默认）

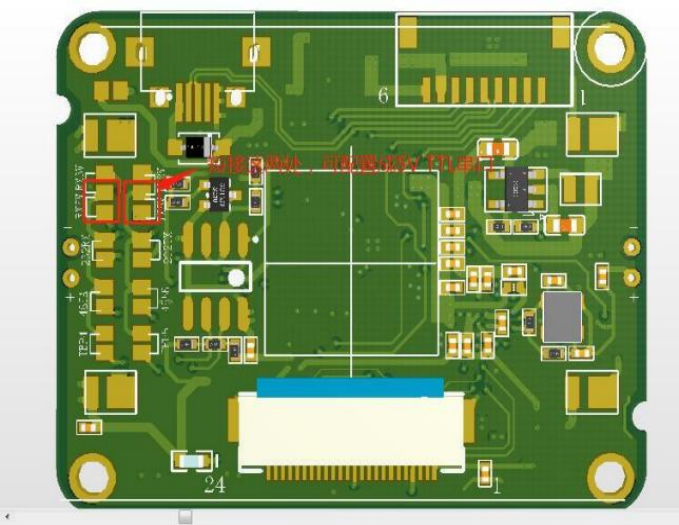

| 图四：配置成5VTTL串口示意图
|
五、技术参数
扫描性能 | 传感器 | 640×480 CMOS |
照明 | 白光 LED | |
识读码制 | 2D QR Code, Data Matrix, PDF417,Aztec，ect 1D EAN,UPC,Code 39,Code 93,Code 128,UCC/EAN 128, Codabar， Interleaved 2 of 5, ITF-6,ITF-14,ISBN,ISSN, MSI-Plessey GS1 Databar,GS1 Composite Code,Code 11,Industrial 25, Standard 25,Plessey, Matrix 2 of 5 | |
识读精度 | ≥5mil | |
识读景深 | QRCode 25mm-180mm *产品性能可能会因为条码质量和环境条件而受不同程 度影响* | |
对比度 | ≥25% | |
扫描角度 | 转角 360°，仰角 ± 55°，偏角±55° | |
机械/电器参数 | 视场角 | 水平60°，垂直46° |
通讯接口 | TTL-232,USB (HID-KBW、虚拟串口),RS232，RS485 | |
外观尺寸 工作电压 | 64.8(W)×60.5(D)×28.4(H)mm DC 3.3 V-16V DC 3.3 V-16V | |
工作电流 | 小于190mA（5V输入），小于100mA（10V输入） | |
环境参数 | 工作温度 | -20℃~+70℃ |
储存温度 | -40℃~+80℃ | |
工作湿度 | 5%~95%（无凝结） | |
环境光照 | 0~100000LUX |
