1.产品概述

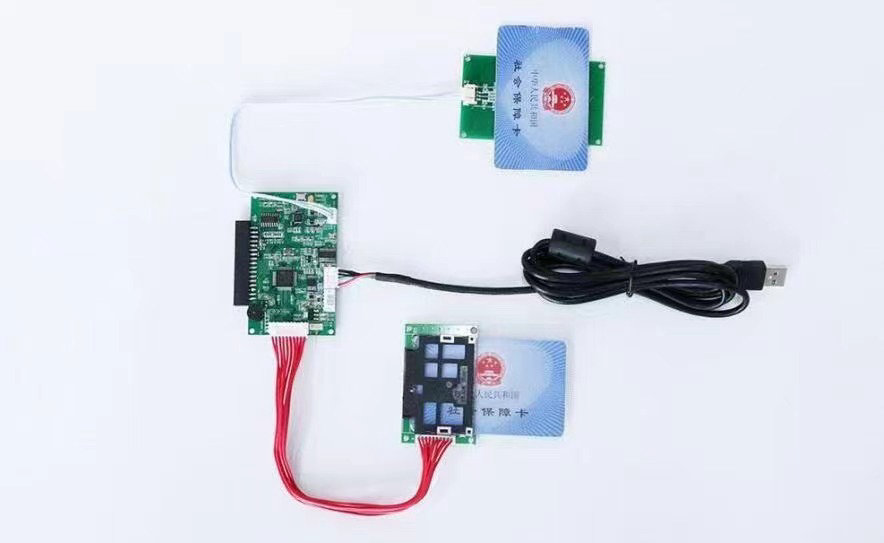

多合一模块是一款融合了磁条卡技术、接触式、非接触式及身份证智能卡技术于一身的读写器。主要是为了满足当前卡系统中的磁条卡、接触式、非接触式IC卡、扫码共存的需求。支持USB通信及串口通信，电源采用USB口取电，USB配备无驱技术。该产品可支持射频卡、1个接触大卡同时还支持4个小的PSAM卡座。多合一模块作为IC卡系统集成必备的前端处理设备，极大地提高了系统的安全性和应用的方便性。

【适合领域】社保、卫生、公安、医疗、工商、电信、邮政、税务、银行、保险及各种收费、储值、查询等智能卡管理应用系统。

2.技术指标

卡标准

1)IC卡标准：符合ISO7816、ISO14443、ISO15693、ISO7811、GA 450标准；

1)接触式卡片支持：接触式CPU卡，逻辑加密卡(4442/28)，Memory卡(24C01~128)；工作频率：13.56MHz

2)非接触式卡支持：非接触式CPU TYPE A/B，Mifare(S50,S70)，15693，身份证；阅读距离：0-5cm；阅读时间：<0.5s；

2)磁条卡支持：支持1/2/3全轨道数据读取，支持正反刷操作模式；

通讯接口：

1)同时支持USB与串口通信；

2)USB支持HID与SDT（公安部安全模组专用协议，如果有需要可以定制含CCID/PCSC协议。）

3)串口通信支持TTL电平与232电平(二选一，默认232电平)

适用平台及二次开发

1)适用于 WinXP/Win7/Win8/Win8.1/Win10/Linux平台；

2)可用二次开发工具：VC/DEPHI/VB/PB 等；

电源

1)具有电源自动保护设计；

2)电源：USB供电，DC5V/500mA(±5%)；

寿命：

1)IC卡触点寿命：≥30万次

2)磁头寿命：大约30万次；

使用环境

1.工作温度：0℃～50℃；

2.相对湿度：20%～90%RH；

3.大气压力：60KPa～110 Kpa；

警告:此为 A 级ITE产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对干扰采取切实可行的措施。

3.型号说明

1）标准件说明

4.使用注意事项

多合一读卡器是标准的信息化电子设备，应按照正确的操作方法使用该设备，若使用不当会造成身份证模块不能正常工作或损坏设备，为避免不必要的损失，请在使用

前详细阅读并特别注意以下事项： Ø

l请小心轻放。严禁剧烈震动与撞击，避免对硬盘造成不必要的损坏。

l在连接或取消与其他设备连接时，请将电源关闭，当模块正在工作时，请勿随意移动或跌落。

l请勿使套件板受到浸泡、雨淋，长时间不使用时，请包装好，防止灰尘进入机器内。

l该产品在寿命终止需报废处理时，应遵守国家及所在地方的法律法规要求，进行安全、环保处置。解剖产品分类回收，亦可交经销商或我单位联系统一处理。

l此为 A 级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对其干扰采取切实可行的措施。
